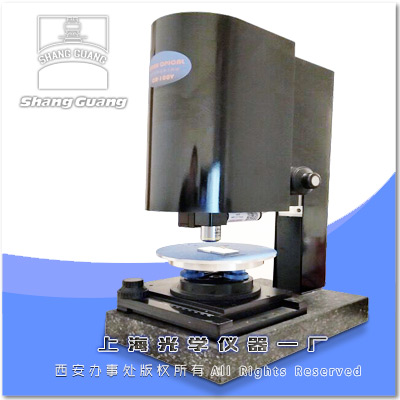

■產品簡介CR-100V白光干涉檢測系統(白光干涉儀)可以非接觸檢測表面微結構形貌,以及相關的截面以及粗糙度參數。精度高,不會對被測物造成損壞。主要應用于高端制造行業,例如:光電子材料與器件、材料科學表面分析,MEMS微器件、LED芯片,光學測量、光學加工、精密機械加工,高等學校光學技術及物理光學實驗等�!霎a(chǎn)品特點1、非接觸檢測2、新型白光干涉物鏡,工作距離可達17.7mm3、可測試最低反射率0.5%的樣品4、高分辨率彩色CCD系統5、白光干涉軟件操作簡潔,全中文界面,很容易掌握操作。■技術規格一、白光干涉儀參數1、光學設計:無限遠相移白光干涉系統2、觀察方式:連接電腦,視頻顯示3、光學參數放大倍數光學系統數值孔徑N.A測量范圍光學分辨率工作距離5X(選購)無限遠白光干涉0.120.5x0.55um23.6mm10X無限遠白光干涉0.250.25x0.252.2um17.7mm4、工作臺:圓盤360°旋轉,直徑150mm,帶傾斜調整功能,X軸行程:76mm,Y軸行程:50mm5、調焦:行程50mm,手動粗微調,微調格值0.002mm6、光源:LED白光光源,亮度手動可調,使用壽命不低于10000小時。中心波長:580nm7、、電源:AC100--240V50-60Hz8、儀器重量:20kg二、圖像顯示:圖像傳感器:1/2.5"彩色300萬CMOS;分辨率:2048x1536;像素點尺寸:2.2μmx2.2um;幀率:8fps全分辨率;數據接口:USB3.0.三、自動圖像采集測量系統1、納米驅動器:最大位移:80um;分辨率:5nm閉環控制;重復定位精度:0.1nm;線性度:0.2nm%F.S.2、自動圖像采集:軟件是圖像采集以及納米定位功能集成化控制的軟件,可以根據設定,驅動納米驅動器做納米級定位控制,同時對不同位置的干涉條紋進行采集;同時可設定圖像的曝光,像素,增益等參數。定位控制有開環閉環工能可供選擇。3、白光干涉分析軟件:基于Matlab使用,操作簡單,可以檢測臺階類樣品的臺階高度,臺階最大高度不大于70um;可以檢測到Ra不大于0.2um的表面粗糙度。可以截取到被檢測樣品的任何位置的橫切或者縱切面輪廓。檢測結果可以直接生成報告。直接可以測量的數據有,被選取位置的橫向以及縱向的粗糙度XRa,YRa;Sa,RMS,PV,以及視場區域內最大和最小的數據。四、聯想品牌計算機:Win764位操作系統/I7四核CPU/8G內存/獨立顯卡/23寸顯示器■儀器成套性1、白光干涉儀一臺2、白光干涉物鏡10X一只3、多功能工作臺一套4、專用數據采集系統一套5、PZT控制器及自動采集系統一套6、白光干涉測量軟件一套5、聯想品牌計算機一套6、產品合格證、保修卡及使用說明書一份
……………

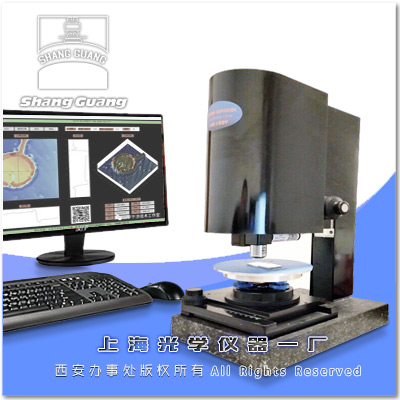

- 了解更多 -■產品簡介CR-100V白光干涉檢測系統(白光干涉儀)可以非接觸檢測表面微結構形貌,以及相關的截面以及粗糙度參數。精度高,不會對被測物造成損壞。主要應用于高端制造行業,例如:光電子材料與器件、材料科學表面分析,MEMS微器件、LED芯片,光學測量、光學加工、精密機械加工,高等學校光學技術及物理光學實驗等�!霎a(chǎn)品特點1.非接觸檢測2.新型白光干涉物鏡,工作距離可達17.7mm3.可測試最低反射率0.5%的樣品4.高分辨率彩色CCD系統■技術規格1、光學設計:無限遠相移白光干涉系統2、觀察方式:連接電腦,視頻顯示3、光學參數放大倍數光學系統數值孔徑N.A測量范圍光學分辨率工作距離5X(選購)無限遠白光干涉0.120.5x0.55um23.6mm10X無限遠白光干涉0.250.25x0.252.2um17.7mm4、工作臺:圓盤360°旋轉,直徑150mm,帶傾斜調整功能方形工作臺,X軸行程:76mm,Y軸行程:50mm5、調焦:行程50mm,手動粗微調,微調格值0.002mm6、圖像采集:圖像傳感器:1/2.5"彩色300萬CMOS;分辨率:2048x1536;像素點尺寸:2.2μmx2.2um;幀率:8fps全分辨率;數據接口:USB3.0.7、光源:LED白光光源,亮度手動可調,使用壽命不低于10000小時。中心波長:580nm8、電源:AC100--240V50-60Hz9、儀器重量:20kg■儀器成套性1、白光干涉儀一臺2、白光干涉物鏡10X一只3、方、園工作臺一套4、專用數據采集系統一套5、產品合格證、保修卡及使用說明書一份
……………
- 了解更多 -■產品簡介SRA-2粗糙度儀為測量粗糙度的高精度精密儀器;該儀器采用德國先進技術,優化的結構和簡易的操作設計,使得該高效率設備得到更易的使用,是上海光學儀器一廠積累數十年的表面計量學經驗,結合未來焦點技術生產的最新計量設備,它囊括了各大實驗室、車間和檢測部門所有常用的,基于國際標準的粗糙度測量�!霎a(chǎn)品特點一.粗糙度測量1、可對平面、斜面、圓柱面、內孔表面、圓弧面、球面等進行高精度的粗糙度分析2、適用多種粗糙度標準(GB/T3505-2000,GB/T6062-2001,GB/T10610-1998等)3、配備X-Y工作臺,顯著提高可操作性。4、自動校正功能。5、寬范圍、高分辨率的檢測器和一個直接驅動元件,提供了在同類產品中更優越的高精度測量。6、配備易于操作的控制箱,可進行開始/停止測量、返回等操作。驅動部的上/下位置和X軸的移動等微調操作。7、儀器帶有電腦及專用測量軟件,操作更加直觀方便,精度高,穩定性高,并方便報告打印輸出和數據保存。二、輪廓測量1、對距離、角度、半徑、周期等尺寸公差進行測量,對三坐標、畫像儀、投影儀等測不到的孔洞及微小尺寸進行測量。2、可記錄圖形。3、測量速度快。減少被測物滯留時間及人員時間的占用。4、人為誤差減少,任何人都可以測量。5、可以連接到電腦,通過軟件進行測量與分析■儀器參數一、粗糙度測量(一)X軸(驅動部)1、測量范圍:100mm2、分辨率:0.5μm3、長度基準:高精度位移傳感器4、驅動速度:0–10mm/s5、測量速度:0.5-2mm/s(二)Z軸(立柱)1、類型:電動操作2.、垂直移動:350mm(三)檢測器1、范圍/分辨率:1000μm/0.01μm2、測針針尖:2um3、示值誤差:±5%-—±7%4、測量重復性:±3%-—-±5%5、類型:差動電感式6、驅動裝置的控制:手動或PC操作(四)評價參數:Ra,Rq,Rz,Ry,Rz(JIS),Ry(DIN),Rc,Rp,Rpmax,Rpi,Rv,Rvmax,Rvi,Rt,Rti,R3z,R3zi,R3y,S,Pc(Ppi),Sm,HSC,mr,dc,plateauratio,mrd,Rk,Rpk,Rvk,Mr1,Mr2,Da,Dq,la,lq,Sk,Ku,Lo,Lr,A1,A2(五)取樣長度:0.08mm,0.25mm,0.8mm,2.5mm,8mm(六)數據補償功能:傾斜補償,R平面(曲面)補償,橢圓補償,拋物線補償,雙曲線補償,二次曲線自動補償,多項式補償,多項式自動補償.二、輪廓測量1、測量范圍:≤100mm2、分辨率:0.1μm3、測量速度:0.2,0.5、1mm/s4、測量方向:向后5、指示精度:±(3.5+2L/100)μm*L=測量長度6、測針上/下運作:弧形運動7、測針方向:向下8、測力:10-30mN9、測針針尖半徑:25μm,硬質合金針尖
……………
- 了解更多 -■產品簡介SRA-1粗糙度儀為測量粗糙度的高精度精密儀器;該儀器采用進口先進技術,優化的結構和簡易的操作設計,使得該高效率設備得到更易的使用,是上海光學儀器一廠積累數十年的表面計量學經驗,結合未來焦點技術生產的最新計量設備,它囊括了各大實驗室、車間和檢測部門所有常用的,基于國際標準的粗糙度測量�!霎a(chǎn)品特點1、可對平面、斜面、圓柱面、內孔表面、圓弧面、球面等進行高精度的粗糙度分析2、適用多種粗糙度標準(GB/T3505-2000,GB/T6062-2001,GB/T10610-1998等)3、配備X-Y工作臺,顯著提高可操作性。4、自動校正功能。5、寬范圍、高分辨率的檢測器和一個直接驅動元件,提供了在同類產品中更優越的高精度測量。6、配備易于操作的控制箱,可進行開始/停止測量、返回等操作。驅動部的上/下位置和X軸的移動等微調操作。7、儀器帶有專用測量軟件,需選配電腦,操作更加直觀方便,精度高,穩定性高,并方便報告打印輸出和數據保存�!鰞x器參數一、X軸(驅動部)1.測量范圍:100mm2.分辨率:0.5μm3.長度基準:高精度位移傳感器4.驅動速度:0–10mm/s5.測量速度:0.5-2mm/s二、Z軸(立柱)1.類型:電動操作2.垂直移動:350mm三、檢測器1.范圍/分辨率:1000μm/0.01μm2.測針針尖:2um3.示值誤差:±5%—±7%4.測量重復性:±3%—±5%5.類型:差動電感式6.驅動裝置的控制:手動或PC操作四、評價參數Ra,Rq,Rz,Ry,Rz(JIS),Ry(DIN),Rc,Rp,Rpmax,Rpi,Rv,Rvmax,Rvi,Rt,Rti,R3z,R3zi,R3y,S,Pc(Ppi),Sm,HSC,mr,dc,plateauratio,mrd,Rk,Rpk,Rvk,Mr1,Mr2,Da,Dq,la,lq,Sk,Ku,Lo,Lr,A1,A2五、取樣長度0.08mm,0.25mm,0.8mm,2.5mm,8mm六、數據補償功能傾斜補償,R平面(曲面)補償,橢圓補償,拋物線補償,雙曲線補償,二次曲線自動補償,多項式補償,多項式自動補償
……………

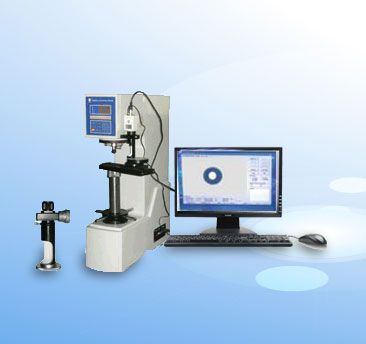

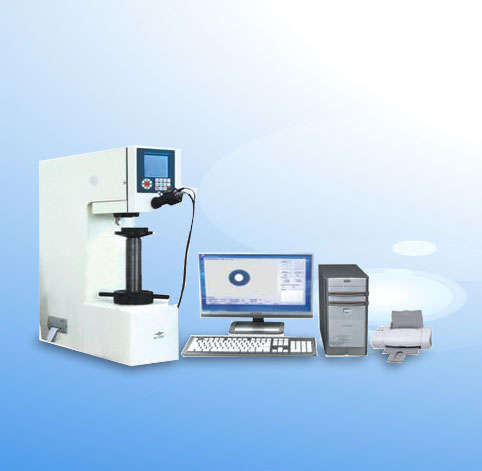

- 了解更多 -布氏硬度計XHB-3000在冶金、鍛造、鑄造、未經淬火鋼及有色金屬等工業領域、實驗室、大專院校和科研單位內廣泛使用。
……………
- 了解更多 -TR200手持式粗糙度儀適用于生產現場,可測量多種機加工零件的表面粗糙度,根據選定的測量條件計算機相應的參數,在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出,亦可與PC機進行通訊。
……………
- 了解更多 -SG-6C輪廓粗糙度測試儀是二合為一的精密測量儀器,廣泛應用于機械加工、汽車、軸承、機床、模具、精密合金、光學加工等行業。儀器驅動箱提供了行程為100、120、150毫米不同規格的高精度直線基準導軌。
……………
- 了解更多 -SG-5C粗糙度輪廓儀可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、垂直距離、水平距離、臺階等形狀參數
……………
- 了解更多 -SG-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量儀器,該儀器可對平面,斜面,外圓柱面,內孔表面,深槽表面,圓弧面和球面等各種零件表面的粗糙度進行測試,并實現表面粗糙度的多種參數測量。儀器可方便地用于軸承滾道粗糙度的測量。
……………
- 了解更多 -SG-W-20型韋氏硬度計是一種小型便攜式硬度計,適用于快速方便地測量鋁合金硬度,可測量其它儀器不能或不便測量的外形,如擠壓型材、管材、板材等。測量過程對工件無損傷,并且不必取樣。
……………
- 了解更多 -本硬度計試驗方法是以一定直徑的鋼珠,在施以瞬時的沖擊載荷后,使鋼珠陷于被測試件與標準硬度試塊中,從而獲得在標準試塊和被測試件上的壓痕,通過對兩個壓痕的簡單測量與查表既可迅速獲得試件的硬度值。
……………
- 了解更多 -特別適用于大型、重型的鑄鍛件,列如:軋輥、透平機組等設備的現場硬度測試。所以,里氏硬度儀被廣泛應用于石油化工、航空航天、電力、煤氣汽車、船舶、鐵路、機械制造等行業。
……………
- 了解更多 -主要用于鑄鐵、鋼材、有色金屬等材料的硬度測定,此外還可以用于硬質的塑料、電木等某些非金屬材料硬度的測定。適用于工廠、車間、試驗室、大專院校和科研機構。
……………

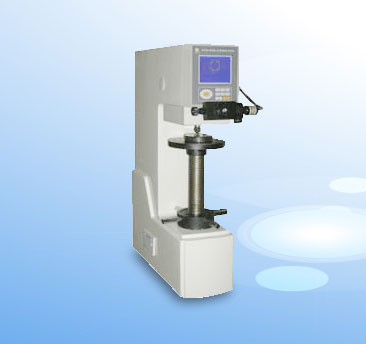

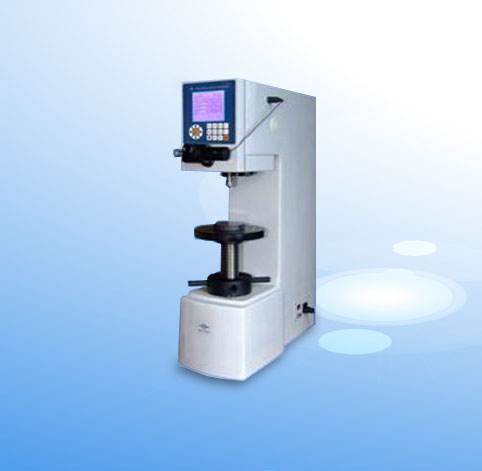

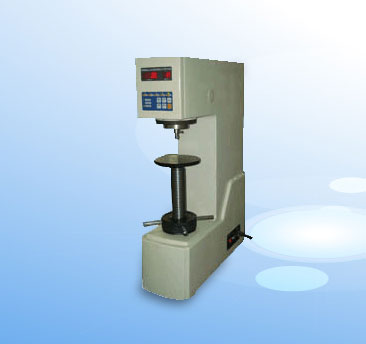

- 了解更多 -布氏硬度計在冶金、鍛造、鑄造、未經淬火鋼及有色金屬等工業領域、實驗室、大專院校和科研單位內廣泛使用。
……………
- 了解更多 -主要用于鑄鐵、鋼材、有色金屬等材料的硬度測定,此外還可以用于硬質的塑料、電木等某些非金屬材料硬度的測定。適用于工廠、車間、試驗室、大專院校和科研機構。
……………
- 了解更多 -產品用途:SG-600MBD獨特的LCD數顯表應用于指針式洛氏硬度計,數顯表代替了指針式表盤,永遠消除讀數和操作的誤差,并且能大大提高精度和重復性。SG-600MBD能滿足要求嚴格的ASTM標準。
……………
- 了解更多 -HBRV-187.5硬度是金屬材料力學性能最常用的一個性能指標。硬度檢測又是最迅速最經濟的一種試驗方法,它可以判斷金屬材料或零件質量的重要手段,大多數金屬材料還可以通過硬度近似地推算出其他機械性能,如強度、疲勞、蠕變和磨損等。電動布、洛、維硬度計具備了布氏、洛氏、維氏三種試驗方法,七級試驗力的多功能硬度計,能滿足多種硬度測試需求。試驗力的加荷、保荷、卸荷采用自動切換,操作簡便迅速。
……………
- 了解更多 -150D型洛氏硬度計具有性能穩定,結構牢靠、安全,操作方便等特點。采用自動加卸試驗力方法,保荷時間穩定,消除了人為操作誤差,示值精度高。該硬度計適用于黑色金屬、有色金屬的洛氏硬度測定。廣泛適用于工廠車間和計量部門。
……………
