產品中心

表面粗糙度輪廓儀

詳細分類
型號:SRA-2

  ■產品簡介SRA-2粗糙度儀為測量粗糙度的高精度精密儀器;該儀器采用德國先進技術,優化的結構和簡易的操作設計,使得該高效率設備得到更易的使用,是上海光學儀器一廠積累數十年的表面計量學經驗,結合未來焦點技術生產的最新計量設備,它囊括了各大實驗室、車間和檢測部門所有常用的,基于國際標準的粗糙度測量�!霎a(chǎn)品特點一.粗糙度測量1、可對平面、斜面、圓柱面、內孔表面、圓弧面、球面等進行高精度的粗糙度分析2、適用多種粗糙度標準(GB/T3505-2000,GB/T6062-2001,GB/T10610-1998等)3、配備X-Y工作臺,顯著提高可操作性。4、自動校正功能。5、寬范圍、高分辨率的檢測器和一個直接驅動元件,提供了在同類產品中更優越的高精度測量。6、配備易于操作的控制箱,可進行開始/停止測量、返回等操作。驅動部的上/下位置和X軸的移動等微調操作。7、儀器帶有電腦及專用測量軟件,操作更加直觀方便,精度高,穩定性高,并方便報告打印輸出和數據保存。二、輪廓測量1、對距離、角度、半徑、周期等尺寸公差進行測量,對三坐標、畫像儀、投影儀等測不到的孔洞及微小尺寸進行測量。2、可記錄圖形。3、測量速度快。減少被測物滯留時間及人員時間的占用。4、人為誤差減少,任何人都可以測量。5、可以連接到電腦,通過軟件進行測量與分析■儀器參數一、粗糙度測量(一)X軸(驅動部)1、測量范圍:100mm2、分辨率:0.5μm3、長度基準:高精度位移傳感器4、驅動速度:0–10mm/s5、測量速度:0.5-2mm/s(二)Z軸(立柱)1、類型:電動操作2.、垂直移動:350mm(三)檢測器1、范圍/分辨率:1000μm/0.01μm2、測針針尖:2um3、示值誤差:±5%-—±7%4、測量重復性:±3%-—-±5%5、類型:差動電感式6、驅動裝置的控制:手動或PC操作(四)評價參數:Ra,Rq,Rz,Ry,Rz(JIS),Ry(DIN),Rc,Rp,Rpmax,Rpi,Rv,Rvmax,Rvi,Rt,Rti,R3z,R3zi,R3y,S,Pc(Ppi),Sm,HSC,mr,dc,plateauratio,mrd,Rk,Rpk,Rvk,Mr1,Mr2,Da,Dq,la,lq,Sk,Ku,Lo,Lr,A1,A2(五)取樣長度:0.08mm,0.25mm,0.8mm,2.5mm,8mm(六)數據補償功能:傾斜補償,R平面(曲面)補償,橢圓補償,拋物線補償,雙曲線補償,二次曲線自動補償,多項式補償,多項式自動補償.二、輪廓測量1、測量范圍:≤100mm2、分辨率:0.1μm3、測量速度:0.2,0.5、1mm/s4、測量方向:向后5、指示精度:±(3.5+2L/100)μm*L=測量長度6、測針上/下運作:弧形運動7、測針?lè)较?向下8、測力:10-30mN9、測針針尖半徑:25μm,硬質合金針尖

……………

- 了解更多 -

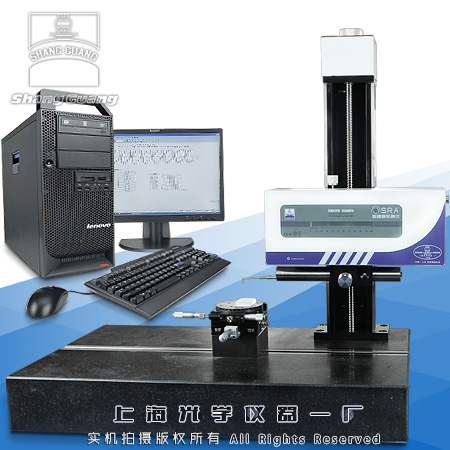

SRA-2表面粗糙度輪廓儀

型號:SRA-1

  ■產品簡介SRA-1粗糙度儀為測量粗糙度的高精度精密儀器;該儀器采用進口先進技術,優化的結構和簡易的操作設計,使得該高效率設備得到更易的使用,是上海光學儀器一廠積累數十年的表面計量學經驗,結合未來焦點技術生產的最新計量設備,它囊括了各大實驗室、車間和檢測部門所有常用的,基于國際標準的粗糙度測量�!霎a(chǎn)品特點1、可對平面、斜面、圓柱面、內孔表面、圓弧面、球面等進行高精度的粗糙度分析2、適用多種粗糙度標準(GB/T3505-2000,GB/T6062-2001,GB/T10610-1998等)3、配備X-Y工作臺,顯著提高可操作性。4、自動校正功能。5、寬范圍、高分辨率的檢測器和一個直接驅動元件,提供了在同類產品中更優越的高精度測量。6、配備易于操作的控制箱,可進行開始/停止測量、返回等操作。驅動部的上/下位置和X軸的移動等微調操作。7、儀器帶有專用測量軟件,需選配電腦,操作更加直觀方便,精度高,穩定性高,并方便報告打印輸出和數據保存�!鰞x器參數一、X軸(驅動部)1.測量范圍:100mm2.分辨率:0.5μm3.長度基準:高精度位移傳感器4.驅動速度:0–10mm/s5.測量速度:0.5-2mm/s二、Z軸(立柱)1.類型:電動操作2.垂直移動:350mm三、檢測器1.范圍/分辨率:1000μm/0.01μm2.測針針尖:2um3.示值誤差:±5%—±7%4.測量重復性:±3%—±5%5.類型:差動電感式6.驅動裝置的控制:手動或PC操作四、評價參數Ra,Rq,Rz,Ry,Rz(JIS),Ry(DIN),Rc,Rp,Rpmax,Rpi,Rv,Rvmax,Rvi,Rt,Rti,R3z,R3zi,R3y,S,Pc(Ppi),Sm,HSC,mr,dc,plateauratio,mrd,Rk,Rpk,Rvk,Mr1,Mr2,Da,Dq,la,lq,Sk,Ku,Lo,Lr,A1,A2五、取樣長度0.08mm,0.25mm,0.8mm,2.5mm,8mm六、數據補償功能傾斜補償,R平面(曲面)補償,橢圓補償,拋物線補償,雙曲線補償,二次曲線自動補償,多項式補償,多項式自動補償

……………

- 了解更多 -

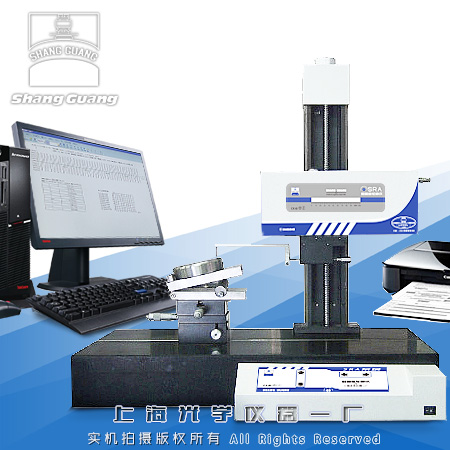

SRA-1表面粗糙度儀

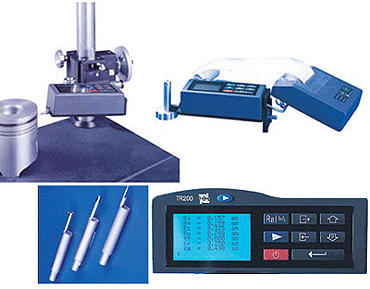

型號:TR200

  TR200手持式粗糙度儀適用于生產現場,可測量多種機加工零件的表面粗糙度,根據選定的測量條件計算機相應的參數,在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出,亦可與PC機進行通訊。

……………

- 了解更多 -

手持式粗糙度儀 TR200

型號:SG-6C

  SG-6C輪廓粗糙度測試儀是二合為一的精密測量?jī)x器,廣泛應用于機械加工、汽車、軸承、機床、模具、精密合金、光學加工等行業。儀器驅動箱提供了行程為100、120、150毫米不同規格的高精度直線基準導軌。

……………

- 了解更多 -

表面粗糙度輪廓儀 SG-6C

型號:SG-5C

  SG-5C粗糙度輪廓儀可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、垂直距離、水平距離、臺階等形狀參數

……………

- 了解更多 -

表面粗糙度輪廓儀 SG-5C

型號:SG-4C

  SG-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量?jī)x器,該儀器可對平面,斜面,外圓柱面,內孔表面,深槽表面,圓弧面和球面等各種零件表面的粗糙度進行測試,并實現表面粗糙度的多種參數測量。儀器可方便地用于軸承滾道粗糙度的測量。

……………

- 了解更多 -

表面粗糙度輪廓儀 SG-4C
